Vận thăng lồng SC100/100 là thiết bị không thể thiếu trong mỗi công trình xây dựng, có tác dụng vận chuyển người và các vật tư tại các công trình xây dựng.
Với tốc độ nâng lên đến 36m/p và tải trọng nâng lên đến 2 tấn, vận thăng lồng SC100/100 là sản phẩm được các chủ thầu ưu tiên lựa chọn trong các công trình xây dựng để tiết kiệm chi phí nhân công và nâng cao hiệu quả công việc.

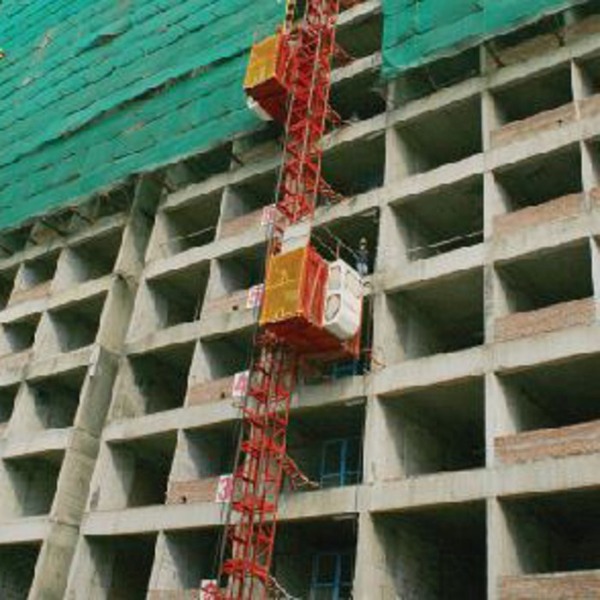

Vận thăng lồng SC100/100
Chúng tôi chuyên cung cấp các loại vận thăng lồng giá tốt, chính hãng, luôn là địa chỉ tin cậy cho các chủ thầu lựa chọn.
Thông tin sản phẩm:
| Model | SC100/100 |
| Áp dụng | Dùng để vận chuyển người và vật tư tại các công trình xây dựng |
| Chiều cao lắp dựng | 30m(20 đốt khung thân) |
| Lồng bao che | Dạng thép lưới dập giãn caro sơn màu đỏ |
| Công suất động cơ | 2 x (2×11 Kw) (Nhãn hiệu Motor: JINNUO MOTOR, Hộp số XINYA; Xuất xứ: Trung quốc). |
| Chống rơi | SAJ30-1.2 (Nhãn hiệu: SRIBS, Xuất xứ: Trung quốc) |
| Nguồn điện | 3Phase/380V/50Hz |
| Hệ thống điện chính | LS-VINA |
| Tốc độ nâng | 36 m/phút |
| Tải trọng nâng | 2 x 1000kg/lồng (02 lồng) |
| Kích cỡ lồng | 3 x 1.3 x 2.5m (L x W x H) |
| Kích cỡ khung thân | 650 x 650 x 1508mm Sơn màu(Ống thép Ø76×4.5t) |
| Chiều dài giằng tường và số lượng | 2.2m-2.8m (5 Bộ) |
| Trọng lượng đốt khung thân | 150 kg |
| Tổng trọng lượng | 6200 kg/bộ |
Thông số kỹ thuật chi tiết:
| Lồng vận thăng | Kích thước lồng (DxRxC) | 3m x 1.3m x 2.5m | |
| Đáy và mái lồng | Thép tấm gân chống trượt dầy 4mm | ||
| Vách lồng | Thép lưới dập giãn caro sơn màu (Đỏ hoặc vàng) | ||
| Cửa lồng | Thép lưới dập giãn Caro sơn màu (Đỏ hoặc vàng) | ||
| Cửa trượt với khóa liên động cơ khí và điện từ. | |||
| Khung dầm chính | Thép tấm uốn và định hình (Q235) | ||
| Phủ bề mặt | Phun sơn (đỏ vàng hoặc xanh) | ||
| Lồng bao che mặt đất | Vật liệu | Thép lưới dập giãn Caro 30×50, Phun sơn (Đỏ hoặc vàng) | |
| Cửa | Đóng mở với khóa liên động cơ khí và điện tử | ||
| Chiều cao | 1.8 – 2.0m | ||
| Khung thân vận thăng | Kích thước | 650 x 650 x 1508mm | |
| Vật liệu | Ống thép Ø76×4.5t, V65x6t, Ø27×2.5t. | ||
| Định vị, liên kết | Khớp côn H=15mm, Bulon M24x220 | ||
| Phủ bề mặt | Phun sơn (đỏ vàng hoặc xanh) | ||
| Khung neo giằng | Khoảng cách điều chỉnh | Trong phạm vi từ 2.2 – 2.8m khoảng cách từ thân đến tường, khoảng cách giữa 2 giằng từ 6-9m. | |
| Góc chiều ngang | ± 8 độ | ||
| Cùm đế | 6-8 Cùm đế bằng kim loại phân bổ đều, sử dụng tắc-kê nở M16x200 mm để neo giữ đế thân vận thăng | ||
| Cơ cấu an toàn | Chống rơi | SAJ30-1.2A (Nhãn hiệu SRIBS, Xuất xứ: Trung quốc) | |
| Giới hạn trên, giới hạn dưới, chống rơi (bộ hạn chế tốc độ), ngắt nguồn 3 pha. | |||
| Nút nhấn dừng khẩn cấp. | |||
| Cơ cấu khóa liên động cơ khí và điện từ tại các cửa lồng. | |||
| Hệ thống bảo vệ thứ tự pha điện áp. | |||
| Chuông báo, lò xo giảm chấn. | |||
| Cơ chế vận hành | Motor | Đặc điểm kỹ thuật | 11 kw, nhãn hiệu: JINNUO MOTOR, xuất xứ: Trung quốc |
| Cấp độ bảo vệ | IP55 | ||
| Hộp giảm tốc | Đặc điểm kỹ thuật | Trục vít, bánh vít. Tỷ số truyền 1:16 | |
| Nhãn hiệu: XINYA, xuất xứ: Trung Quốc | |||
| Hệ thống điện | Tủ điện chính | Nhãn hiệu: LS-VINA | |
| Loại Biến tần, Màn hình PLC | INVT- Trung Quốc | ||
| Điện nguồn sử dụng | 3Phase/380V/50Hz (có thể được thay đổi theo yêu cầu) | ||
| Tốc độ nâng | 36 m/ph | ||
| Chiều cao lắp dựng tối đa | 150 m | ||
| Cable điện động lực | 3Cx16mm2 + 1Cx10mm2 | ||
